【特別回 ③】　イオン交換樹脂を最後まで使い切る方法　～交換帯を理解すると採水量はまだ伸ばせる～

「出口TDSが1 ppmになったので、イオン交換樹脂はもう寿命」と考えていませんか。

実は、樹脂層の中にはまだ利用できる交換容量が残っていることがあります。つまり、使い方を工夫することで、同じ樹脂量でも採水量をさらに伸ばせる可能性があるのです。

今回は、2本の小型樹脂カラムを用いた実験結果をもとに、「樹脂を最後まで有効に使う方法」について解説します。

実験では、出口TDSが5 ppmに達した後でも、上部・下部それぞれの樹脂に交換能力が残っていることを確認しました。この結果から、イオン交換樹脂は一度にすべてが使い切られるわけではなく、樹脂層の中で交換が進む「交換帯」という重要な現象が存在することが分かります。

本記事では、この交換帯の仕組みを分かりやすく説明するとともに、樹脂層高や流量の考え方、さらにLead-Lag（2塔直列）運転によって樹脂を無駄なく活用する方法をご紹介します。

イオン交換樹脂は、単に樹脂量を増やすだけでは性能を十分に発揮できません。樹脂を最後まで有効に使い切ることが、採水量の向上とランニングコストの低減につながります。今回の実験結果を通して、その理由を一緒に見ていきましょう。

イオン交換樹脂の基本知識

イオン交換樹脂は、水処理において欠かせない材料であり、水中の陽イオンや陰イオンを効率よく除去することで、純水や軟水の製造に広く利用されています。また、適切に使用することで樹脂性能を最大限に引き出すことができ、ランニングコストの低減にもつながります。

本記事では、イオン交換樹脂の基本的な仕組みを振り返るとともに、実験結果を交えながら、樹脂を無駄なく最後まで有効に使う方法について解説します。

イオン交換樹脂とは

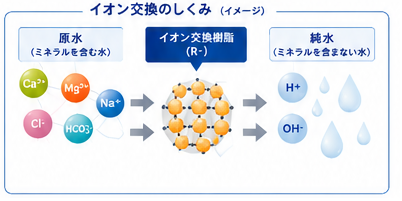

イオン交換樹脂とは、水の中に含まれる特定のイオンを取り込み、代わりに別のイオンを放出する性質を持った樹脂です。

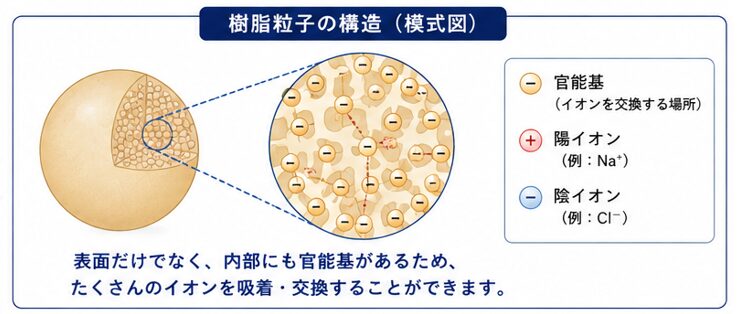

樹脂の表面および内部にはイオンを交換する場所（官能基）が無数に存在しており、水が通過すると水中のイオンが樹脂内部へ拡散し、官能基とイオン交換を行います。

例えば、軟水化ではカルシウムイオンやマグネシウムイオンが樹脂に吸着され、その代わりにナトリウムイオンが放出されます。純水製造では、陽イオン交換樹脂と陰イオン交換樹脂を組み合わせることで、水中の陽イオン・陰イオンをほぼすべて除去し、高純度の純水をつくることができます。

実験：TDS 5 ppmでも樹脂はまだ使える？

TDS（Total Dissolved Solids、溶解固形物）5 ppmの条件下で、イオン交換樹脂が果たして利用可能かどうかを調査する実験を行いました。このような極端に低いTDSの条件でも、樹脂の性能が維持されるのかを確認します。測定に際しては、導電率や出口水のTDSを記録し、樹脂の効果を数値として可視化します。この実験は樹脂の再利用可能性やコスト節減に繋がる重要な情報を提供します。

2本直列カラムによる破過試験

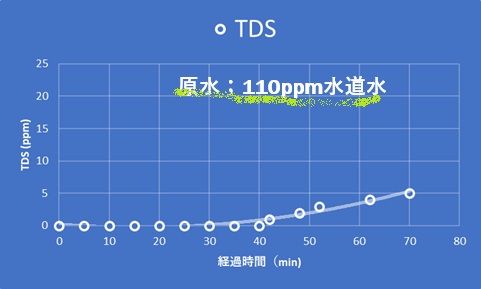

実験では、2本の小型カラムを直列に接続し、イオン交換樹脂の破過試験を行いました。各カラムには樹脂高さ50 mm、純水用イオン交換樹脂43 mLを充填し、上下合わせて86 mLの樹脂に水道水（TDS：約110 ppm）を通水しました。通水流量は約17 L/hとし、出口のTDSを連続的に測定しました。

通水開始直後は出口TDSはほぼ0 ppmですが、約40分以上通水を続けると、徐々に出口TDSが上昇し始めます。これは、イオン交換樹脂が水中のイオンを吸着し続けた結果、樹脂の交換容量が徐々に消費され、吸着しきれなくなったイオンがカラム出口から漏れ始めたためです。

原水のTDSは約110 ppmであることから、この間にイオン交換樹脂が水中のイオンを効率よく除去していたことが分かります。このように、樹脂の性能を評価するために、出口水質の変化を測定しながら樹脂が飽和していく様子を確認する試験を「破過試験（Breakthrough Test）」といいます。

2本を分離して再通水

次に、破過試験後のイオン交換樹脂がどのような状態になっているかを確認するため、直列に接続していた2本のカラムを分離し、それぞれ単独で通水試験を行いました。

まず、下部に配置していたカラムに水道水（TDS：約110 ppm）を直接通水し、出口TDSを測定したところ、14 ppmという結果になりました。原水が110 ppmであることから、このカラム内のイオン交換樹脂には、まだ多くのイオンを除去できる能力が残っていることが分かります。

次に、上部に配置していたカラムについても同様に、今度は出口側から水道水を通水し、出口TDSを測定しました。その結果は51 ppmとなり、下部カラムよりも水質が悪化していることが確認されました。これは、水道水が最初に流入する上部の樹脂に、より多くのイオンが吸着していたためです。

この実験結果から、直列に接続した樹脂層では、水中のイオンは上部から順番に吸着されていくことが分かります。また、下部の樹脂には上部よりも多くのイオン交換容量が残っており、出口TDSが上昇し始めた時点でも、樹脂全体が使い切られているわけではないことが確認できました。

この結果が示すもの

本実験では、イオン交換樹脂全体が100％使い切られているわけではないことが確認できました。特に、下部カラムにはまだ多くのイオン交換容量が残っており、上部カラムにも一定の交換容量が残存していました。

この結果は、イオン交換が樹脂層全体で一度に進行するのではなく、原水が流入する上部から順次進行していくことを示しています。つまり、通水を続けるとイオン交換帯は上部から下部へ徐々に移動しますが、出口TDSが上昇し始めた時点では、下部の樹脂にはまだ十分な交換能力が残っている状態です。

このように、出口TDSが上昇し始めた時点でも、樹脂全体が飽和しているわけではありません。 イオン交換帯の移動を理解し、樹脂を効率よく利用することで、同じ樹脂量でも採水量をさらに向上させることが可能になります。

なぜ樹脂容量が残るのか？

なぜ、出口TDSが上昇し始めても、イオン交換樹脂にはまだ交換容量が残っているのでしょうか。
その理由は、イオン交換樹脂の中で「イオン交換帯」と呼ばれる交換領域が形成され、樹脂層の上部から下部へ徐々に移動していくためです。出口TDSが上昇した時点でも、樹脂全体が一度に飽和するわけではなく、下部にはまだ十分な交換能力が残っています。ここでは、イオン交換帯の仕組みと、破過がどのように進行するのかを図を用いて分かりやすく解説します。

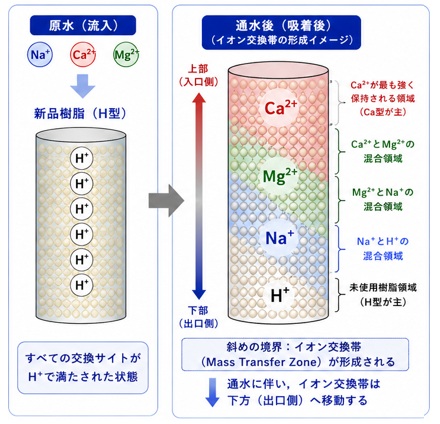

イオン交換帯（交換帯）の存在

イオン交換樹脂は、その名前のとおり、水中のイオンを交換する機能を持っています。しかし、樹脂全体が一度にイオン交換を行うわけではありません。樹脂層の中には「イオン交換帯（交換帯）」と呼ばれる、活発にイオン交換が行われている領域が形成されます。

通水を続けると、このイオン交換帯は原水入口側から出口側へ徐々に移動していきます。そのため、出口TDSが上昇し始めた時点でも、樹脂全体が飽和しているわけではなく、交換帯より下流側には、まだ十分なイオン交換容量が残っています。

このイオン交換帯の動きを理解することは、イオン交換樹脂を最後まで有効に使い切り、採水量を最大限に引き出すための重要なポイントとなります。

樹脂の上部から交換が進む

イオン交換は、水の流れに沿って原水入口側から順番に進行します。そのため、樹脂層の中では交換帯が上部から下部へ徐々に移動し、上部の樹脂ほど先に交換容量が消費されていきます。

今回の実験でも、上部カラムではイオン交換がより進行していた一方、下部カラムにはまだ多くの交換容量が残っていることが確認されました。これは、出口TDSが上昇し始めた時点でも、樹脂層全体が飽和しているわけではなく、交換帯より下流側には未使用の交換容量が残っていることを示しています。

このように、樹脂層の上下ではイオン交換の進み具合が異なるため、交換帯の移動を理解することが、イオン交換樹脂を最後まで有効に活用するための重要なポイントとなります。

破過しても全ての樹脂が飽和しているわけではない

破過とは、イオン交換樹脂の交換能力が徐々に消費され、これまで吸着されていたイオンが樹脂層を通過して出口側へ漏れ始める現象をいいます。出口TDSが上昇し始めると、一見すると樹脂全体が飽和を迎えたように感じられますが、実際には樹脂全体が飽和しているわけではありません。今回の実験でも確認されたように、特に樹脂層の下部には、まだ十分なイオン交換容量が残っています。

このような現象が生じるのは、イオン交換帯が樹脂層内を徐々に移動しながら反応を進めるためです。そのため、出口TDSが上昇した時点でも、樹脂全体が使い切られているわけではなく、未使用の交換容量が残っていることになります。

以上のように、イオン交換樹脂の容量が残る理由は、イオン交換帯の形成とその移動にあります。この仕組みを理解することで、樹脂をより効率よく利用し、採水量の向上やランニングコストの低減につなげることができます。イオン交換樹脂を最後まで有効に使い切るためには、この「イオン交換帯」の考え方を理解することが非常に重要です。

樹脂を無駄なく使う3つのポイント

イオン交換樹脂を最大限に活用するためには、樹脂の特性を理解し、適切な運用方法を採用することが重要です。ここでは、樹脂を無駄なく使うための3つのポイントについて詳しく説明します。

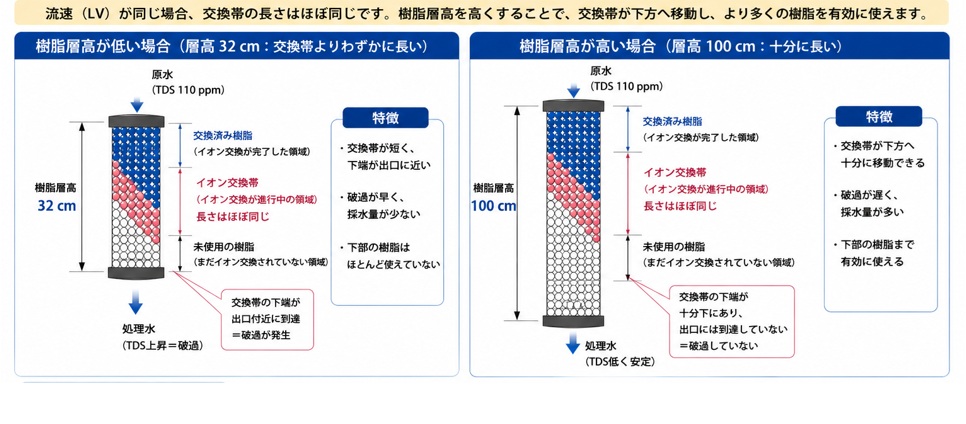

樹脂層高を確保する

イオン交換樹脂を効率よく使用するためには、十分な樹脂層高を確保することが重要です。樹脂層が薄すぎると、イオン交換帯を十分に形成・維持することができず、樹脂本来の性能を十分に発揮できません。

一般的に、樹脂層高が高いほどイオン交換帯を長く維持できるため、樹脂全体をより有効に活用することができます。今回の実験でも樹脂層高50 mmで交換帯が形成されましたが、層高が高くなるほど交換帯が安定し、採水量の向上が期待できます。

このように、純水器を設計する際は、樹脂量だけでなく、十分な樹脂層高を確保することが、イオン交換樹脂を最後まで有効に使い切るための重要なポイントとなります。

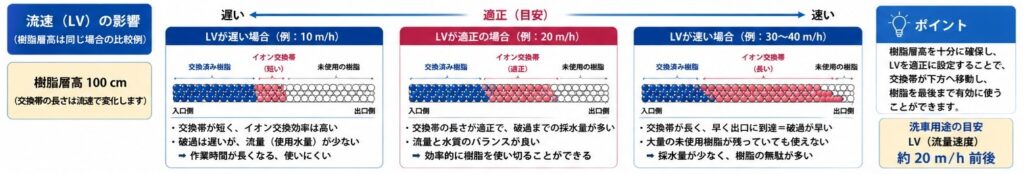

流量を適切にする

流量を適切に管理することで、イオン交換樹脂の性能を引き出し、樹脂をより無駄なく使用することができます。

次に重要なのが、流量を適切に調整することです。流量が速すぎると、水が樹脂層を通過する時間が短くなり、イオン交換が十分に進まない場合があります。その結果、交換帯が長くなり、早い段階で出口水質が悪化しやすくなります。

一方で、流量を遅くすれば接触時間が長くなり、交換帯も短くなりやすいため、樹脂は効率よく働きます。しかし、実際の洗車用途では使用できる水量が少なくなり、作業性が悪くなるという問題があります。

そのため、純水器では「水質を安定させること」と「必要な流量を確保すること」のバランスが重要です。洗車用途では、条件にもよりますが、LV（線流速）をおおよそ20 m/h前後に抑えることが、一つの目安になります。

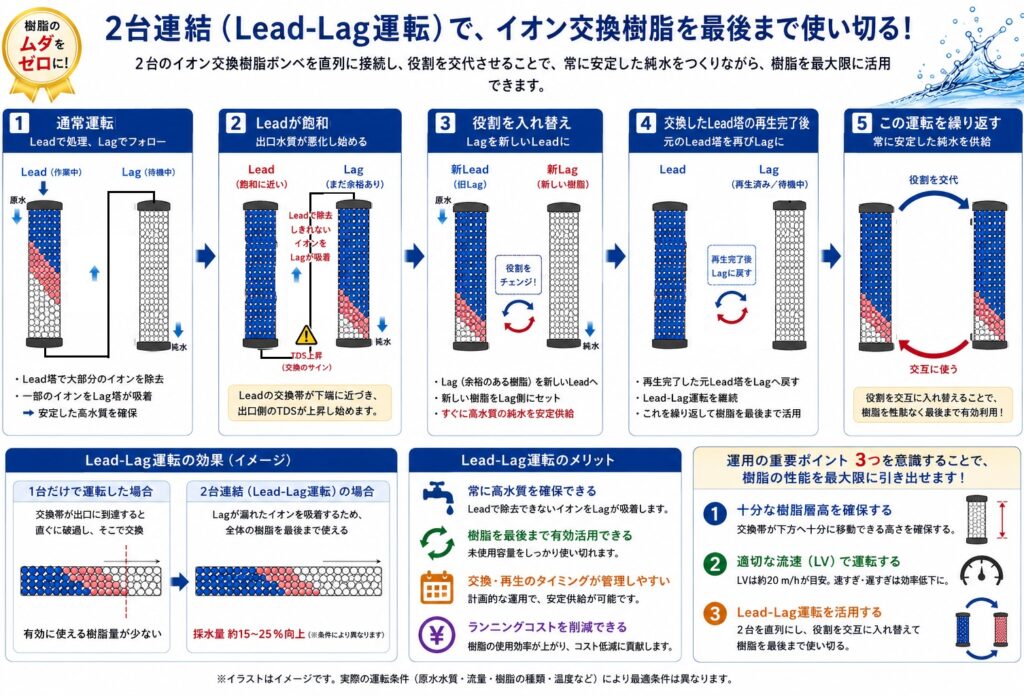

Lead-Lag運転を活用する

最後に、Lead-Lag運転を活用することも、イオン交換樹脂を無駄なく使用するための有効な方法です。

Lead-Lag運転とは、2本の樹脂塔を直列に接続し、上流側をLead塔、下流側をLag塔として運転する方式です。Lead塔で除去しきれなかったイオンをLag塔が吸着するため、常に安定した高品質の処理水を得ることができます。

Lead塔が飽和に近づいたら、Lag塔を新しいLead塔として使用し、新しい樹脂をLag側へ追加します。このように定期的に役割を入れ替えることで、樹脂全体を最後まで効率よく利用することができます。

この方式は、水質の安定化だけでなく、樹脂の未使用容量を有効に活用できるため、採水量の向上やランニングコストの低減にもつながります。

以上のように、

• 十分な樹脂層高を確保すること
• 適切な流量（LV）で運転すること
• Lead-Lag運転を活用すること

この3つを意識することで、イオン交換樹脂の性能を最大限に引き出し、樹脂を無駄なく最後まで有効に使用することができます。

まとめ

イオン交換樹脂の性能を考えると、多くの方は「樹脂量が多いほど長持ちする」と考えがちです。もちろん樹脂量は重要な要素ですが、それ以上に重要なのは、樹脂を最後まで無駄なく使い切ることです。

樹脂量が多くても、イオン交換帯や流量、樹脂層高を適切に管理できなければ、本来の性能を十分に発揮することはできません。逆に、これらを適切に設計・運用することで、同じ樹脂量でも採水量を増やし、交換コストを抑えることが可能になります。

ここでは、イオン交換樹脂をより効率よく使うためのポイントについてご紹介します。

「樹脂量」よりも「使い切る工夫」が重要

イオン交換樹脂の性能は、樹脂量だけで決まるものではありません。樹脂本来の性能を十分に引き出すためには、適切な設計と運用が欠かせません。

そのためには、

• 十分な樹脂層高を確保すること
• 適切な流量（LV）で運転すること
• Lead-Lag運転を活用すること

この3つのポイントが重要になります。

これらを意識することで、交換帯を効率よく活用でき、樹脂の未使用容量を減らしながら、採水量の向上や交換コストの低減につなげることができます。

一般的には「樹脂量が多いほど良い」と考えられがちですが、実際には樹脂を最後まで使い切る工夫の方が、純水器の性能や経済性に大きく影響します。

つまり、純水器を選ぶ際には樹脂量だけを見るのではなく、樹脂層高や流量、さらにはLead-Lag運転など、樹脂を効率よく使うための設計や運用方法にも目を向けることが大切です。

今回ご紹介した考え方を取り入れることで、イオン交換樹脂をより有効に活用し、安定した純水をより経済的に得ることができるでしょう。

樹脂を無駄なく使う方法とは？

洗車用純水器において、イオン交換樹脂を効率的に使用することは、コスト削減と品質維持の両面から非常に重要です。特に、樹脂は劣化が進むとその効果が減少し、結果として使用する水質が悪化します。しかし、出口水質が悪化したからといってすぐに樹脂を交換するのは避けたいところです。この段階での樹脂の状態や、新しい利用方法を考えることで、資源を無駄にせずに済みます。

2本目をレンタルするという選択肢で確認

洗車用純水器では、イオン交換樹脂を最後まで有効に使い切ることが、コスト削減と安定した水質を両立するポイントになります。しかし、出口TDSが上昇したからといって、すぐに樹脂をすべて交換するのは必ずしも最適とは限りません。

今回ご紹介したように、出口水質が悪化した時点でも、樹脂層の内部にはまだ交換容量が残っていることが多く、樹脂全体が使い切られているわけではありません。つまり、「交換時期＝樹脂が完全に寿命を迎えた」というわけではないのです。

この未使用容量を有効に活用する方法として、2本ボンベによるLead-Lag運転があります。1本目（Lead）で除去しきれなかったイオンを2本目（Lag）が吸着することで、樹脂全体を最後まで効率よく利用でき、採水量の向上や安定した純水品質につながります。

一方で、「2本目を購入するのは費用や保管場所の面で負担が大きい」という方も少なくありません。そこで一つの方法として考えられるのが、2本目をレンタルするという選択肢です。

必要なときだけ2本目を追加することで、初期費用を抑えながらLead-Lag運転のメリットを得ることができます。また、使用しない期間は保管や樹脂の劣化を気にする必要がなく、必要に応じて導入・返却できるため、無駄なコストを抑えることも可能です。

レジンライフでは、このような**「樹脂を最後まで有効に使い切る運用」**を重視しています。純水器は、樹脂量が多いことだけが性能ではありません。樹脂層高、流量（LV）、Lead-Lag運転、そして必要に応じたレンタルの活用などを組み合わせることで、同じ樹脂量でも、より経済的で効率的な純水洗車を実現することができます。

「樹脂量を増やす」ことよりも、
「樹脂を最後まで使い切る仕組みを考える」こと。
それが、純水器をより経済的に、より長く使い続けるための重要なポイントです。
