第４回 イオン交換樹脂の性質を深掘り （全１２回）
樹脂の性能を理解することは、様々な産業において重要な鍵を握っています。特に、イオン交換樹脂における性質は、実際の運用やメンテナンスに大きな影響を与えます。この記事では、官能基の役割やそれがイオン交換に与える影響について詳しく解説し、イオン選択性という重要な要素を探っていきます。
樹脂の性質をしっかりと理解することで、より安全で効率的な運用が可能になり、ビジネスにおける競争力を高める手助けとなるでしょう。
官能基と交換特性
樹脂の性質はその性能を大きく左右します。特に官能基やイオン選択性といった要素は、樹脂の機能を理解する上で非常に重要です。この記事では、官能基とイオン交換の関係性について詳しく解説していきます。
官能基とは
官能基とは、イオン交換樹脂においてその特性を決定づける化学的部位（イオン交換サイト）のことであり、分子の反応性や化学的性質を大きく左右します。イオン交換樹脂においては、この官能基がイオン交換反応の中心的役割を担い、樹脂の交換特性や選択性に密接に関係しています。
代表的な官能基としては、スルホン酸基、カルボキシル基、アミノ基などが挙げられます。これらの官能基が樹脂に付与されることで、樹脂は溶液中のイオンを吸着し、他のイオンと交換する能力を発揮します。
官能基はイオン交換の反応点であるため、その構造や化学的性質を理解することで、樹脂がどのイオンに対してどの程度の親和性を示すかを予測することができます。たとえば、スルホン酸基は強い酸性を示し、陽イオン（カチオン）と強く結合するのに対し、アミン基は塩基性を持ち、陰イオン（アニオン）と相互作用します。
このように、官能基の種類によって樹脂の機能は大きく異なり、目的に応じた樹脂選定の鍵となります。
官能基とイオン交換
官能基とイオン交換のプロセスは、樹脂が特定のイオンを取り込むための中核的なメカニズムを担っています。樹脂内部に存在する官能基は、周囲のイオンと競合的に結合することで、特定のイオンを選択的に吸着・交換します。この反応は可逆的であり、水処理や化学反応の制御において極めて重要な役割を果たします。
イオン交換樹脂の名称は、導入されている官能基の種類によって区別されます。たとえば、スルホン酸基（–SO₃H）を有する樹脂は強酸性カチオン交換樹脂（強酸性陽イオン交換樹脂）と呼ばれ、水中に含まれる陽イオンを効率的に捕捉します。代表的な用途が「軟水化」であり、水道水中のカルシウムイオンやマグネシウムイオンを除去することで、水質を安定化させます。
一方、陰イオン交換樹脂は官能基としてアミノ基を有し、その塩基度により強塩基性と弱塩基性に分類されます。強塩基性アニオン樹脂では、官能基の違いによりさらにⅠ型（トリメチルアンモニウム基）とⅡ型（ジメチルエタノールアンモニウム基）に分かれます。Ⅱ型はⅠ型に比べて塩基性がやや低いものの、再生効率に優れ、条件に応じた使い分けが可能です。
このように、官能基の種類とその性質は、イオン交換樹脂の基本性能を左右する重要な要因です。官能基の特性を理解することで、目的に応じた樹脂の選定や最適な運転条件の設定が可能となり、より効果的な水処理や化学プロセスを実現できます。
イオン選択性
次に重要となる要素は、各官能基に固有の特長、すなわちイオン交換樹脂の基本的な性質を決定づける「選択性（セレクティビティ）」です。樹脂の選択性は、どのイオンを優先的に交換・吸着するかを左右し、その性能を大きく左右します。
本章では、イオン選択性の基本的な考え方を整理し、さらに樹脂構造、イオン価数、イオン半径、溶液条件など、さまざまな因子が選択性にどのように関与しているのかを詳しく解説します。
イオン選択性とは
イオン選択性とは、ある材料が特定のイオンを他のイオンよりも優先的に吸着または交換する性質を指します。樹脂が持つイオン交換能力は、特定のイオンに対する樹脂官能基の親和性に基づくものであり、主にその構造と官能基の特性に依存します。イオン交換反応の効率や最終的な水質にも直接的に影響を及ぼします。
選択性を支配する因子
イオン選択性は、いくつかの因子によって支配されています。その主要な因子には、以下のものがあります。
価数と原子番号
一般に、イオンの価数が高いほど、樹脂への吸着力（親和性）が強くなる傾向があります。同じ価数であれば、原子番号が大きいイオンほど吸着性が高くなることが知られています。
強酸性陽イオン交換樹脂および強塩基性陰イオン交換樹脂では、選択性の高い順は次の通りです。
- 陽イオンの選択性
H⁺ ＜ Na⁺ ＜ Mg²⁺ ＜ Ca²⁺ - 陰イオンの選択性
OH⁻ ＜ F⁻ ＜ HCO₃⁻ ＜ Cl⁻ ＜ NO₃⁻ ＜ Br⁻ ＜ SO₄²⁻ ＜ I⁻
この関係は、単価イオン（H⁺やNa⁺）よりも二価イオン（Mg²⁺やCa²⁺）の方がより強く樹脂に吸着されやすいことを示しています。イオンの価数やサイズは、樹脂内部での静電的引力や水和構造の影響を受けるため、これらの特性を理解することが選択性の把握において重要です。

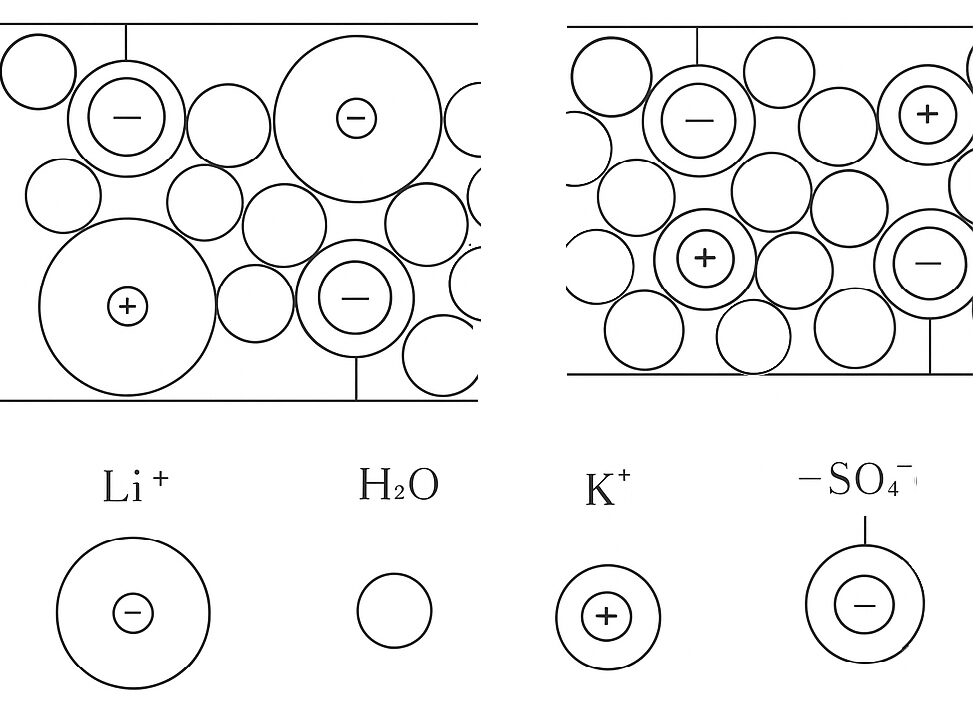

イオン半径と電荷密度
選択性は、イオンの水和半径や電荷密度など、物理化学的な特性に大きく依存します。一般に、水和力が強い小さなイオン（OH⁻、F⁻など）よりも、水和が弱く分極しやすいイオン（I⁻やSO₄²⁻など）の方が、樹脂に強く吸着されやすい傾向があります。
これは、イオン交換反応において、水和殻が小さい大きなイオンほど樹脂の官能基に接近しやすく、結果として選択されやすいという性質を反映しています。
弱樹脂の官能基
弱塩基性陰イオン交換樹脂および弱酸性陽イオン交換樹脂についても、イオン種によって選択性が異なります。
これらの樹脂は、官能基の構造が強塩基性樹脂や強酸性樹脂とは異なるため、イオン交換の挙動にも独自の特性が見られます。
特に特徴的なのは、弱塩基性陰イオン交換樹脂では OH⁻イオンに対する選択性が高い点、そして弱酸性陽イオン交換樹脂では H⁺イオンに対する選択性が高い点です。
官能基の性状により、イオン交換が可能な pH範囲がやや縛れるものの、一方で 再生効率（H、OH形への再生のしやすさ） においては強樹脂よりも優れた傾向となります。
たとえば、強塩基性・強酸性樹脂の再生工程で残った再生剤を利用して弱樹脂を再生することができるため、再生薬品の利用効率を高め、システム全体の運転コストを抑制することが可能です。
そのため、実際の純水製造システムでは、強樹脂と弱樹脂を組み合わせることで、より効率的なプロセス設計が実現されます。
・弱酸性陽イオン交換樹脂
Na⁺ ＜ Mg²⁺ ＜ Ca²⁺ ＜ Ba²⁺ ＜ H⁺
・弱塩基性陰イオン交換樹脂
Cl⁻ ＜ NO₃⁻ ＜ SO₄²⁻ ＜ OH⁻
強酸性陽イオン交換樹脂の架橋度
強酸性陽イオン交換樹脂では、架橋度（ジビニルベンゼン含有率）が性能に大きく影響します。市販されている代表的な樹脂では、架橋度が 8％、10％、12％、16％ などのタイプが一般的に知られています。
この架橋度の違いによっても、イオンの選択性に差が生じることが確認されています。
一般的には、架橋度が高いほど樹脂構造が密になり、イオンへの選択性が高くなる傾向があります。
イオン種の選択順位（例：H⁺ ＜ Na⁺ ＜ Ca²⁺ など）は基本的に変わりませんが、同じ種類のイオンであっても架橋度の高い樹脂の方がより強く吸着する傾向を示します。
したがって、処理対象水や運転条件に応じて、適切な架橋度の樹脂を選定することが重要です。
これらの因子が相互に作用するため、特定のアプリケーションに対して最適な樹脂を選ぶことが重要です。イオン選択性の理解は、樹脂の設計や運用において、より効果的なソリューションを導く手助けとなります。
強塩基性陰イオン交換樹脂のⅠ型とⅡ型
Ⅰ型強塩基性陰イオン交換樹脂とⅡ型強塩基性陰イオン交換樹脂を比較すると、Ⅰ型の方が塩基度が高く、イオンに対する選択性も大きいことが知られています。
ただし、イオン種ごとの選択順位自体は変わりません。
選択性の差は定量的にも確認されており、選択係数でおよそ10倍程度の違いが見られます。
たとえば、代表的なⅠ型樹脂では Cl⁻ と OH⁻ の選択係数が約 22 であるのに対し、同一条件下でのⅡ型樹脂では約 2.3 とされています。
このため、Ⅱ型樹脂では特に微量成分のリーク（漏出）が生じやすくなる傾向があり、用途によっては注意が必要です。
【初回価格 3,680円】お試しレンタルキャンペーン
純水器ボンベの家庭用レンタルを始めました。この機会に是非お試しください。
拭き取り不要 純水器のメンテナンスはいらない イオン交換樹脂の交換も不要 ボディーの美観を維持できる
数量限定によるセール価格！ 無駄な自動課金はありません。
